麻面彈墊裝配后開口偏大解析
【概要描述】小萬淺談麻面彈墊裝配后開口偏大現象的受力分析
- 分類：產品資訊
- 作者：WASI?緊固件
- 來源：原創
- 發布時間：2023-08-02 13:31
- 訪問量：
由圖片可見，該連接副組成為螺栓、大外徑平墊圈、麻面彈簧墊圈、普通螺母。連接物質為金屬、非金屬（橡膠板）、金屬。
01-連接結構
連接副的連接結構為金屬、橡膠板、金屬，其中橡膠板處于連接結構中間位置。橡膠板屬于軟性材質，在受力后會有明顯的潰縮變形，無法給連接副提供足夠的支撐力，實際上整個連接副并沒有處于張緊狀態，這是導致彈簧墊圈無法壓平的原因。
02-連接副的受力

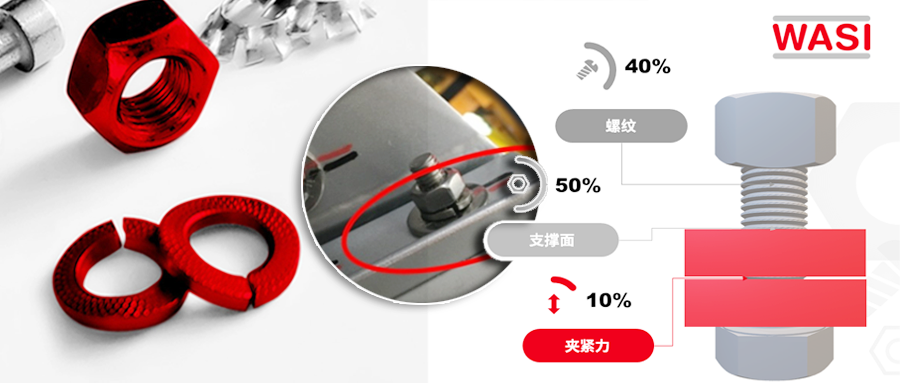

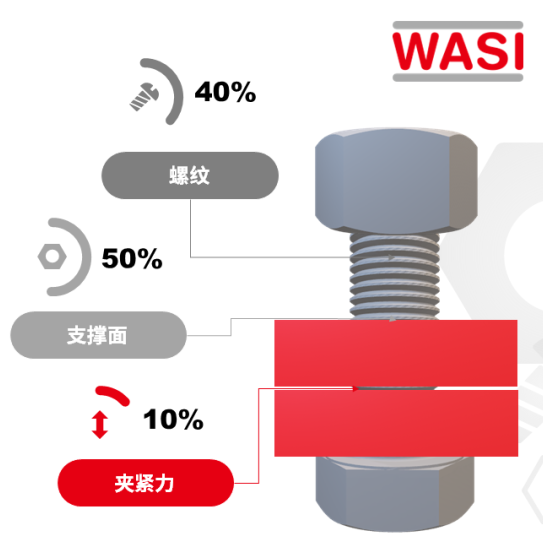

下圖為螺栓連接副中一個典型的“541”分配規則示意圖，即在螺栓連接中所施加的安裝扭矩有50%消耗于克服螺栓支撐面與基體的摩擦，40%消耗于克服螺栓、螺母配合之間的螺紋摩擦，僅有10%的安裝扭矩作用于連接副形成夾緊力。
? 由于橡膠板的彈性形變，連接副并沒有形成有效的夾緊力。
? 麻面彈簧墊圈的自身硬度遠高于橡膠板，彈簧墊圈實現完全壓平所需要的力遠高于讓橡膠板出現形變的力。
? 在同樣的作用力下，軟性材質優先出現形變，這種連接結構在受力時橡膠板先出現形變，橡膠板形變后的回彈力不足以讓彈簧墊圈出現較大形變，支撐力不足，無法壓平墊圈。
更多數據分析請點擊下圖鏈接，完整閱讀
