Self drilling screws 自鉆自攻釘

作者    WASI緊固件

自鉆自攻釘簡介

自鉆自攻螺釘，英文名稱為"Drilling screws with tapping screw thread" 直譯就是帶自攻螺紋的鉆孔螺釘。這里咱們要重點關注一下“鉆孔”這兩個字啦，也就是說自鉆自攻螺釘與自攻螺釘?shù)淖畲髤^(qū)別是不需要鉆預制孔。 安裝自攻螺釘之前需要先打好預制孔，而且為了起到良好的配合效果，自攻螺釘?shù)念A制孔公差要求也相對嚴格。自鉆自攻螺釘不需要打預制孔即可實現裝配，用一句話來總結自鉆自攻螺釘?shù)奶攸c就是實現了鉆孔、攻絲和緊固的同時一次性作業。極大的降低了裝配成本，提高了裝配效率。

螺紋特點

自鉆自攻螺釘?shù)穆菁y牙距、牙型角與自攻螺釘一致，最大的區別是自鉆自攻螺釘?shù)穆菁y末端設計出一個類似鉆頭一樣“尖尾巴”，這個“尖尾巴”就是用于鉆孔的。因此，在緊固件業內大家都習慣于把自鉆自攻螺釘形象的稱為“鉆尾釘”。

頭部形狀

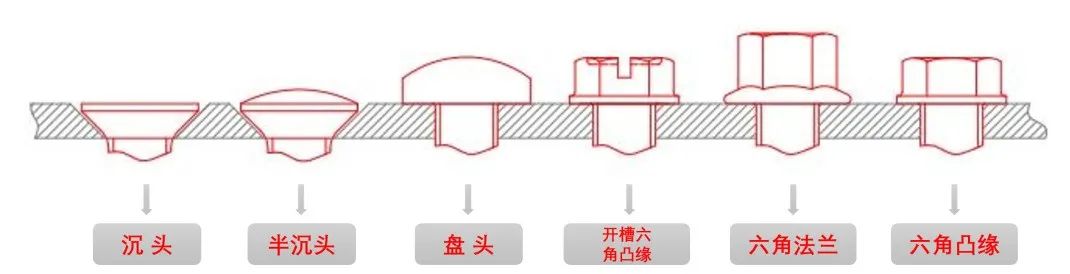

自鉆自攻螺釘依據標準有多種頭部形式，沉頭、半沉頭、盤頭、開槽六角凸緣、六角頭法蘭、六角頭凸緣，見以下示意圖：

主要原因是外六角型的頭部受力面積大，可以承受較大的安裝扭矩，而自鉆自攻螺釘安裝時要靠螺紋的”尖尾巴“自行鉆孔，在電動安裝工具高速安裝時很可能因為超扭導致螺釘頭部斷裂。因此，將自鉆自攻螺釘?shù)念^部形式設計成六角法蘭或六角凸緣，法蘭和凸緣的接觸面積更大，螺釘安裝到位時更容易發現并及時停止施加扭矩。

扳擰結構

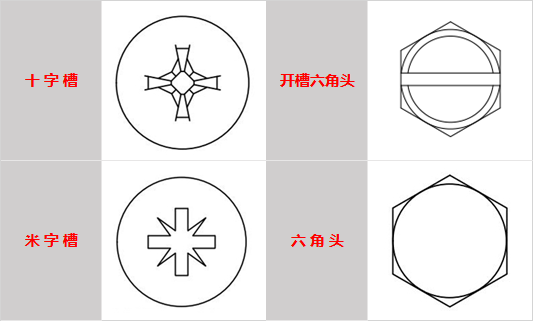

扳擰結構是為了實現螺紋連的裝配,保證螺釘順利安裝的受力結構,可分為外扳擰結構和內扳擰結構。下圖是自鉆自攻螺釘常見的扳擰形式，其中十字槽、米字槽均屬于內扳擰結構，六角頭屬于外扳擰結構，而開槽六角頭則兼顧了外扳擰和內扳擰結構。

這是因為自鉆自攻螺釘需要鉆孔，為了保證電動安裝工具高速安裝，自鉆自攻螺釘?shù)陌鈹Q結構必須能夠承受較大的沖擊力，單獨的開槽型扳擰結構定位點和受力面積較小，極易在高速安裝中出現工具滑脫或者螺釘損壞，既不安全又影響裝配效率。

自鉆自攻螺釘相關標準

自鉆自攻螺釘?shù)某Ｒ?guī)材質為滲碳鋼或熱處理鋼。性能標準執行GB/T 3098.11(ISO 10666)。自鉆自攻螺釘?shù)漠a(chǎn)品執行標準見下表：
