ISO 2330丨GB/T 3098.9 緊固件機械性能 有效力矩型鋼鎖緊螺母

話題     ISO 2330       GB/T 3098.9

適用范圍及技術要求

本標準規定了在環境溫度為10℃~35℃條件下進行試驗，有效力矩性鋼鎖緊螺母的功能特性。包括組合試驗方法同時確定有效力矩特性和扭矩-夾緊力的特性。
本標準適用于符合以下規定的有效力矩型全金屬鎖緊螺母和非金屬嵌件鎖緊螺母：
——符合GB/T 192規定的普通螺紋；
——符合GB/T 193和GB/T 9144規定的直徑與螺距組合；
——螺紋規格M5~M39、粗牙螺紋，螺紋公稱直徑d=8mm~39mm、細牙螺紋；
——符合GB/T 9145規定的螺紋公差；
——機械性能符合GB/T 3098.2。

術語和定義

有效力矩型螺母
——螺母借助自身的有效力矩特性使其不能再相配螺紋上自由轉動，并能在夾緊力或壓縮里之外提供一定程度的防止轉退的功能。
螺母產生的有效力矩
——無軸向載荷下，螺母在相配螺紋上轉動所需力矩。
擰入有效力矩
——螺母在相配螺紋上無軸向載荷時，擰入的力矩。
擰出有效力矩
——擰出螺母直至去除軸向載荷，繼續轉動360°出現的力矩。
有效力矩型全金屬鎖緊螺母
——螺母有一個或多個金屬元件限制螺母螺紋和/或螺母體或金屬嵌件提供有效力矩特性。
有效力矩型非金屬嵌件鎖緊螺母
——螺母有多個元件，由螺母中的非金屬嵌件提供有效力矩特性。
密切點
——擰緊過程中，首次出現夾緊力的點。

螺紋要求

除有效力矩部分外，螺母的螺紋應符合GB/T 9145的規定：
1）非金屬嵌件有效力矩型螺母，應能用手將通規順利擰至嵌件處；
2）全金屬有效力矩型螺母，應能用手將通規順利擰入至少一個螺距。

有效力矩特性的功能要求

擰入有效力矩值不應超過規定的數值。
擰出有效力矩值應大于規定的數值。
對于驗收檢查，除非另有協議，應進行第1次擰入/擰出試驗。
對于初次型式試驗和仲裁試驗，除非另有協議，應進行第5次擰出試驗。
隨著重復使用次數增加，有效力矩性能降低。螺母再次使用前，使用者應考慮性能下降的影響。
當要求時，有效力矩型非金屬嵌件鎖緊螺母進行耐溫性能試驗。

試驗方法


試件應為經尺寸等檢驗合格的螺母。

1.1 保證載荷試驗
本試驗適用于公稱直徑為：M5≤D≤M39的所有性能等級的螺母。
將螺母試件擰入試驗螺栓或淬硬芯棒上。測量并記錄再第一扣完整螺紋穿過有效力矩部分后的360°中出現的最大有效力矩值，繼續擰入直至有3扣完整螺紋露出螺母頂面。仲裁試驗時，對非金屬嵌件鎖緊螺母應使用淬硬芯棒；對全金屬鎖緊螺母應使用試驗螺栓。在螺母擰入試驗螺栓或淬硬芯棒的過程中，記錄第一扣完整螺紋穿過有效力矩部分后出現的最大有效力矩。
載荷等于GB/T 3098.2規定的螺母保證載荷，由試驗螺栓或淬硬芯棒對螺母支撐面施加軸向拉力載荷并保持15s，螺母應能承受該載荷而無螺紋脫扣或螺母斷裂。保證載荷試驗是驗收試驗。
在選出螺母的過程中，測試選出半圈后出現的最大有效力矩。該值不應超過擰入時記錄的最大有效力矩。
注：當螺母螺紋沒有損壞時，用于有效力矩試驗螺母可以用于保證載荷試驗。


1.2 有效力矩試驗
本試驗方法可同時測定有效力矩型螺母的下列特性：
——功能特性（由螺母產生的有效力矩）
——按GB/T 16823.3扭矩-夾緊力性能試驗。

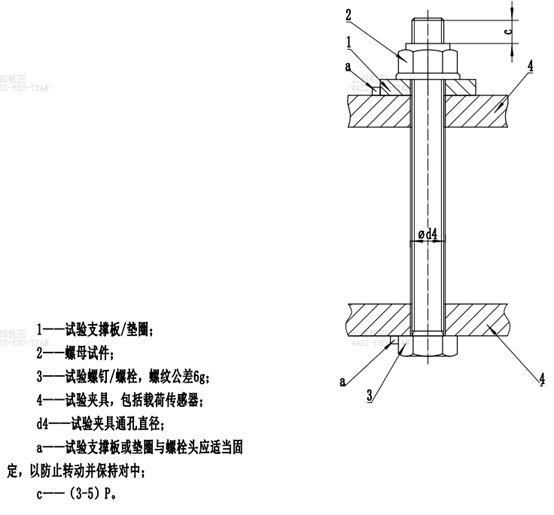

    試驗裝置安裝示意圖如圖，有效力矩測量精度應為測量值的±5%。在有效力矩試驗過程中，試驗裝置不應產生夾緊力。下圖為試驗安裝示意圖。

1.2.1    試驗零件
試驗螺栓/螺釘和試驗支撐板/墊圈，見GB/T 16823.3。除非另有協議，應采用HH型試驗支撐板/墊圈，除試驗芯棒外，試驗零件只能使用一次。
有爭議時，除非另有協議，試驗螺栓/螺釘和試驗支撐板/墊圈表面狀態按GB/T 16823.3，如表面粗糙度、無鍍層和油漬。

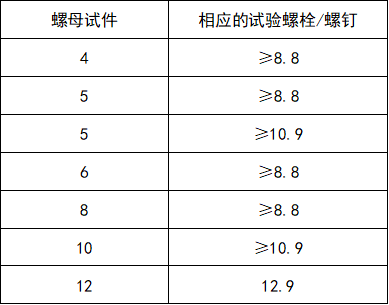

試驗螺栓/螺釘性能等級應按表中規定進行選擇。

1.2.2    試驗程序

1.2.2.1    第一次擰出試驗
試驗可以在適當?shù)脑囼?yàn)裝置上自動完成，或使用適當?shù)氖謩?dòng)工具，如扭矩扳手和載荷傳感器完成。
有爭議時，采用自動模式。
扭矩-夾緊力試驗條件按GB/T 16823.3的規定。
試驗螺栓/螺釘置入試驗裝置后，將螺母試件用手?jǐn)Q在螺栓/螺釘上，直至螺母有效力矩部分與螺栓/螺釘嚙合。試驗前，試驗螺栓/螺釘末端不能露出螺母頂面。擰緊時，應有（3~5）P露出螺母頂面，如圖所示。
擰緊裝置起動相當于安裝階段的起點。
由第1點連續、均勻地轉動螺母，直至試驗夾緊力達到F80。應記錄并評定對應夾緊力為F75時的扭矩值。
注：F80值提供關閉信號給試驗裝置，以確保F75值時可以精確評定。
應確定密切點。在第1點和第3點之間測量擰入有效例句TFv，max，測量值不能超過規定的TFv，max。
施加反向扭矩將螺母旋出直至試驗螺栓/螺釘上夾緊力降到“0”。繼續旋出，測量在隨后轉動360°的一周中出現的最大擰出有效力矩TFd，max，扭矩應等于或大于規定的第一次擰出有效力矩TFd，min，第6點相應的角坐標為第4點角度減360°。
螺母繼續旋出直至到達初始角坐標位置。
在旋出螺母過程中，應連續和均勻的由試驗夾緊力F80點旋轉至第1點。
螺母完全旋出后，螺母和螺栓螺紋不應損壞。有爭議時，試驗螺栓應使用環規檢驗。

1.2.2.2    第5次擰出試驗
為測定第5次擰出值，按規定程序應當僅在第1點和第3點間進行4次。
在第5次旋出過程中，應在旋出螺母的第一個360°內測量出現的最大擰出力矩，該扭矩應等于或大于規定的第5次擰出有效力矩值。
螺母完全選出后，螺母和螺栓螺紋不應損壞。有爭議時，檢驗螺栓應使用環規檢驗。

非金屬嵌件有效力矩型螺母的溫度影響

非金屬嵌件有效力矩型螺母使用溫度在或接近-50℃和+120℃，可能降低有效力矩能力，可能要求使用適當?shù)姆墙饘俨牧稀?br /> 本標準規定了一個比較試驗，以說明溫度對有效力矩型特性的影響。如果適合，可由供需協議。
實驗結果和實際服役條件下螺母性能之間沒有直接關系。
注：強烈建議開發一個考慮實際服役條件下的試驗程序
在環境問題10℃~35℃，將螺母擰入試驗螺栓直至（3~5）P完整螺紋露出螺母頂面，但不應產生夾緊力。
將組合件放入+120℃恒溫箱，除非另有協議，保持1h后從恒溫箱中取出，自然冷卻至環境溫度。然后，將組合件放入-50℃恒溫箱，除非另有協議，保持1h后從恒溫箱中取出，自然恢復至環境溫度。
將組合件在環境溫度下，應按規定測量第4點和第6點間出現的擰出有效力矩。
除非另有協議，測量的最大擰出力矩不應低于規定的數值。

總摩擦系數μtot評定原則
擰緊過程應達到試驗夾緊力為相配螺栓保證載荷的80%。為評定總摩擦系數μtot，夾緊力范圍確定為保證載荷值的65%~75%。
用65%~75%夾緊力范圍對應的摩擦系數平均值計算總摩擦系數μtot。
