ISO 898-2丨GB/T 3098.2-2005 緊固件的機械性能 螺母

話題     ISO 898-2       GB/T 3098.2

標準適用范圍

ISO 898-2和GB/T 3098.2中規定了在環境溫度為10℃~35℃條件下進行試驗時，由碳鋼或合金鋼制造的粗牙螺紋和細牙螺紋的螺母機械和物理性能。
注：按本部分生產的螺母適用的使用溫度為-50℃~+150℃。
這里說明測試溫度和使用溫度為兩個獨立的溫度，無實際關聯，需區分開來。

性能等級標記與搭配

螺母根據其高度可分為薄型螺母（0型），標準螺母（1型）和高螺母（2型）。
1型和2型的螺母性能等級的代號由數字組成，它相當于可與其搭配的使用螺栓、螺釘或螺柱的最高性能等級標記中左邊的數字。
0型螺母由兩位數字組成：第一位數字為“0”，比同種規定的標準螺母和高螺母降低了承載能力。因此，當超載時，可能會發生螺紋脫扣。

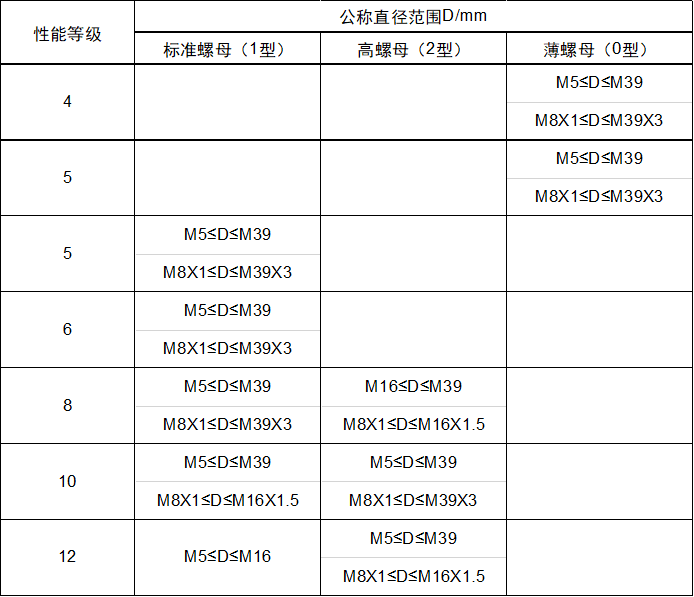

螺母型式的性能等級對應的公稱直徑范圍見下圖：

標準螺母（1型）和高螺母（2型）應按表2與外螺紋緊固件搭配使用，較高性能等級的螺母可以替代低性能等級的螺母。
薄螺母（0型）較標準螺母或高螺母降低了承載能力，故不應設計使用于抗脫扣的場合。
薄螺母作為鎖緊螺母使用時，應與一個標準螺母或者高螺母一同使用。安裝時，應先將薄螺母擰緊到裝配零件上，然后再將標準螺母或高螺母擰緊到薄螺母上。

機械性能

1.1 保證載荷試驗
本試驗適用于公稱直徑為：M5≤D≤M39的所有性能等級的螺母。
保證載荷試驗主要有兩部分：
(1) 借助試驗芯棒實施規定的保證載荷。
(2) 檢查有無因保證載荷造成的螺母螺紋損傷。

1.1.1 試驗程序
將尺寸檢驗合格的螺母試件裝在試驗芯棒上，實施軸向拉力試驗或壓縮試驗。試驗機夾頭的分離速率，不應超過3mm/min。施加并保持保證載荷15s，然后卸載將螺母旋出。

1.1.2 技術要求
螺母應能承受規定的保證載荷，而無螺紋脫扣或螺母斷裂。
螺母經保證載荷試驗后，應能用手選出，或借助扳手松開螺母，但不得超過半扣。

1.2 硬度試驗
本試驗適用于所有規格的所有性能等級的螺母。
本試驗可分別依據GB/T 4340.1 ,GB/T 231.1 ,GB/T 230.1進行測定維氏、布氏和洛氏硬度。

1.2.1 試驗程序
維氏硬度試驗用最小載荷為98N。
布氏硬度的試驗載荷等于30D2,單位為N。

■ 在表面測定硬度
常規檢查，去除表面鍍層或涂層，并對試件適當處理后，在螺母的一個支撐面上實施硬度試驗。
取間隔為120°的三點硬度平均值作為螺母的硬度值。
■ 在縱截面測定硬度
應在通過螺母軸心線的縱向截面上，實施硬度試驗。在大約1/2高度，并盡量靠近螺紋大徑處測定硬度。

1.2.2 技術要求
■ 淬火并回火的螺母
經過規定測得的硬度，如有爭議：
(1) 在表面測定硬度，試驗載荷為98N（HV10）的維氏硬度試驗室仲裁實驗方法，其硬度應符合標準中的規定；
(2) 在芯部測定硬度，維氏硬度試驗是仲裁實驗方法，，其硬度應符合標準中的規定。
■ 不淬火并回火的螺母
對不淬火并回火的螺母，不應超過標準中規定的最高硬度。如有爭議，維氏硬度試驗是仲裁方法。如果達不到最低的硬度要求，但可以達到規定的保證載荷，這種情況下，不應拒收。

標志標識

1.1制造者識別標志
在生產過程中，應在標志性能等級代號的所有螺母上標志制造者識別標志。，也推薦在不標志性能等級的螺母上標志制造者識別標志。
螺母銷售者使用自己的識別標志，也應是為制造者識別標識。

1.2 識別標志
1.2.1 六角螺母

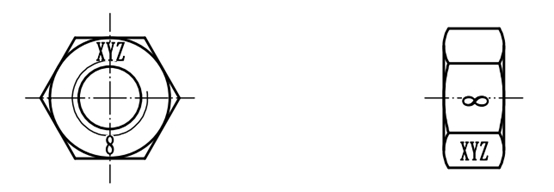

六角螺母應按規定標志制造者識別標志和性能等級標志代號，對所有性能等級的螺母產品，均要求制出標志。
在支撐面或側面用凹字，或在倒角面用凸字標志。凸字標志不用超過螺母支撐面。

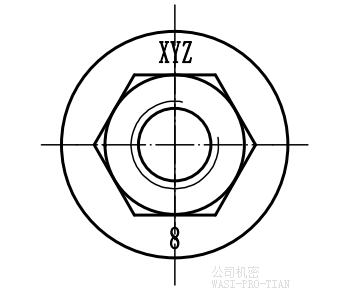

對法蘭面螺母，因生產工藝不允許在螺母頂面制出標志，應在法蘭上標志。

1.2.2 其他型式螺母
六角螺母標志制度也適用于其他型式的螺母。

1.3 左旋螺紋的標志

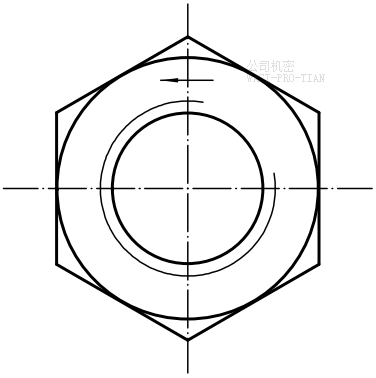

左旋螺紋的螺母按圖規定，在螺母一個支撐面上用凹字標志。

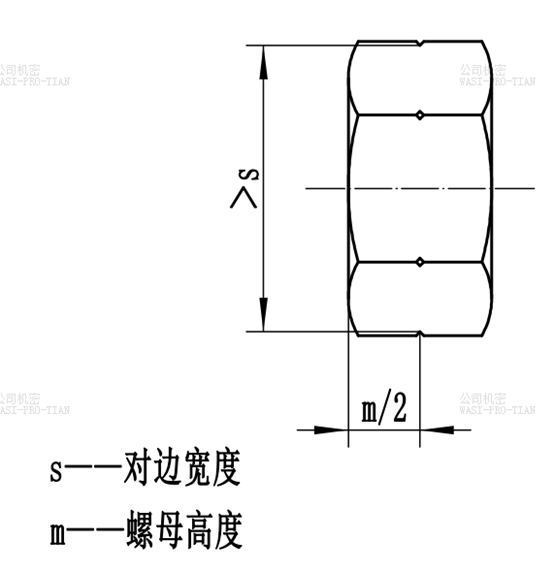

可任選的左旋螺紋標志也適用于六角螺母。

 圖  可任選的左旋螺紋標志

1.4 包裝標志
所有型式、所有規格的螺母的所有包裝，均應有標志（含栓標簽）。標志應包括制造者和/或經銷者識別標志和規定的性能等級標志代號，以及按GB/T 90.3規定的制造批號。

螺母設計準則

一個螺栓連接副/接頭主要由兩個工件組成，并由一個外螺紋零件（螺栓、螺釘或螺柱）連接在一起。外螺紋零件在一邊，而帶內螺紋的零件或螺母在另一邊。
一個優化的螺栓連接副/接頭，應由符合GB/T 3098.1規定性能等級的螺栓、螺釘或螺柱，與符合本部分規定的與其搭配使用的性能等級的標準螺母或高螺母裝配組成。該螺栓連接副/接頭能充分發揮螺栓的強度性能，并可提供一個最大的預緊力。在超擰的情況下，斷裂發生在螺栓承受載荷的螺紋部分。這樣，可以對發生擰緊失效提出明顯的警示。
在拉力載荷下，螺栓-螺母連接副的失效形式相當于下列三種載荷的最小值：
a）    螺母的螺紋脫扣載荷；
b）    螺栓、螺釘或螺柱的螺紋脫扣載荷；
c）    螺栓、螺釘或螺柱的斷裂載荷（在超過載荷擰緊的情況下，螺栓-螺母連接副中，螺栓斷裂是預期的失效形式）。
這三種載荷主要取決于：
——螺母的硬度、高度、完整螺紋的有效長度、直徑、螺距和螺紋公差等級。
——螺栓的硬度、直徑、螺距和螺紋公差等級。
此外，這三種載荷是相互關聯/作用的。例如，提高螺栓的硬度，可能增加螺母螺紋脫扣的風險。而且硬度也決定了螺母的韌性，是影響螺母脫扣載荷的最重要的機械性能，因此，每個性能等級都規定了螺母的韌性上限值。
對不同脫扣載荷的計算分析依據，Alexander發表的《螺紋連接副的分析與設計》中已對不同的脫扣載荷計算結果進行了分析。大量試點試驗的實踐結果已證實了亞歷山大-理論（Alexander‘s theory），實際研究（包括基于有限元法的計算）也證實了亞歷山大的理論。
由螺母高度命名的三種螺母型式，為制造者提供了對某些性能等級選擇工藝的機遇。即可以選用較少的材料和淬火并回火工藝，或者用較多的材料，而無需增加熱處理工藝，都可以達到技術要求。
