螺紋的種類

作者    WASI 緊固件   話題     螺紋        緊固件

“據記載螺紋最早可以追溯到青銅時代（公元前2500年前），在當時被用于武器、裝備和裝飾中。到了18世紀中期，運用螺紋技術的產品已經達到了可以在工廠量產的水平。螺紋的功能包括緊固連接、力和運動的傳遞及其他的專門用途，其應用遍及各個領域。螺紋結構簡單，性能穩定、使用方便、易于量產等優點，亦是其歷經幾個世紀仍經久不衰的重要原因。螺紋緊固件也與螺紋技術一同，成為當今世界工業產品中不可或缺的一部分。”

 螺紋基本要素

螺紋指在圓柱或圓錐表面上制出的螺旋線形、具有特定截面的連續凸起。這里凸起是螺紋兩側面的實體部分，又稱牙。

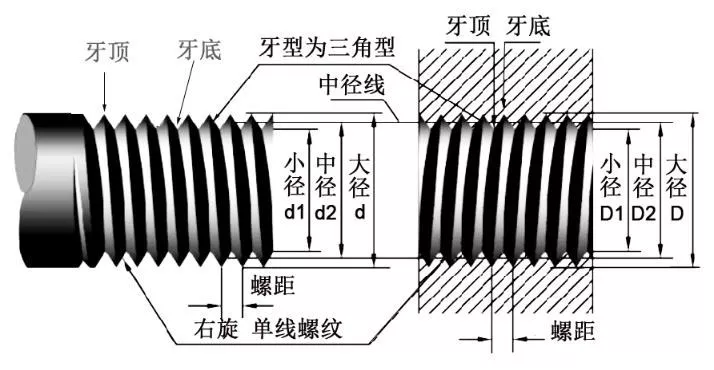

螺紋的基本要素主要有：牙型、公稱直徑、線數、螺距（導程）、旋向。

注：一般情況下，當為單線螺紋時，導程=螺距。當為多線螺紋時，導程=螺距×線數。

 螺紋分類

圖片根據其用途、形狀、旋向等可將螺紋分類有以下幾種：

◆   按母體形狀分為圓柱螺紋和圓錐螺紋；
◆   按螺紋在母體所處位置分為外螺紋、內螺紋。

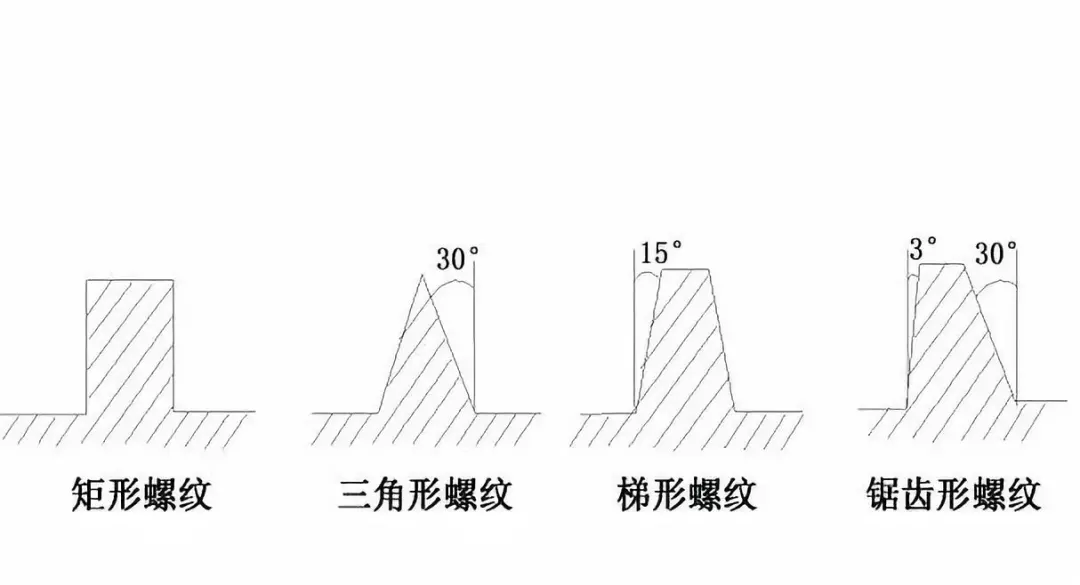

◆   按螺紋截面形狀分為三角形螺紋、矩形螺紋、梯形螺紋、鋸齒形螺紋及其他特殊形狀螺紋。
◆   按螺旋線方向分為左旋螺紋和右旋螺紋。
◆   按密封性分為密封螺紋和非密封螺紋。
◆   按用途分為連接螺紋和傳動螺紋。

 螺紋代號

不同的螺紋標準有著不同的代號，以下主要介紹常見的幾種。

國際公制標準螺紋- 代號 M

我國國家標準采用的螺紋。牙頂為平面，易于車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示。

美制標準螺紋-代號 NC/NF/NEF
螺紋頂部與根部皆為平面，強度佳。螺紋角為 60 度，規格以每英寸牙數表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)。

統一標準螺紋- 代號UNC/UNF/UNEF
由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。螺紋角亦為 60 度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。

惠式螺紋- 代號 W
英國國家標準采用的螺紋。螺紋角為 55 度，表示符號為“W”。適用于滾壓法制造。

圓螺紋- 代號 Rd
為德國 DIN 所定之標準螺紋。適用于燈泡、橡皮管之連接。表示符號為“Rd”。

管螺紋- 代號 P.S. / N.P.S./N.P.T.
為防止泄漏用的螺紋，經常用于氣體或液體之管件連結。螺紋角為 55 度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為“N.P.T.”，其錐度為 1：16，即每尺 3/4 寸。

方螺紋
傳動效率大，僅次于滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用于虎鉗之螺桿及起重機之螺紋。

梯形螺紋- 代碼 Tr
又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調 整。公制之螺紋角為 30 度、英制之螺紋角為 29 度。一般用于車床 之導螺桿。表示符號為“Tr”。

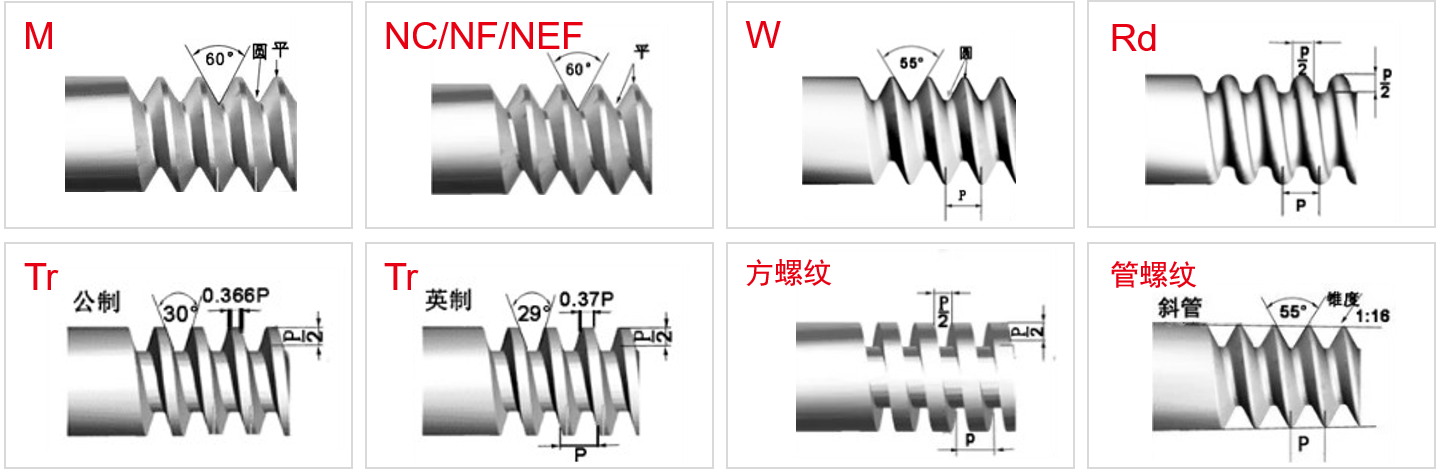

各螺紋代號對照可見下圖：

 螺紋配合

螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內   外紋上的偏差和公差的規定組合。

公差制由公差等級和公差帶位置構成。公差等級用數字表示如4、6、8。公差帶位置用字母表示如 H、 G、 h、 g。選取公差帶一般要考慮表面涂層厚度與螺紋間隙配合因素。

公差帶位置


內螺紋：G代表基本偏差為正值； H代表基本偏差為零。
外螺紋：a、b、c、d、e、f、g代表基本偏差為負值。；h代表基本偏差為零。內螺紋公差帶位置圖如下：

公差帶實際應用


H是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層。
g常用來鍍一般性的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。 螺紋配合建議組合成H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，推薦采用6H/6g的配合。
