螺紋的分類及要求

作者    WASI緊固件

螺紋是在緊固件領域中應用最廣泛的結合方式。螺紋一般可分為圓柱螺紋與圓錐螺紋；密封螺紋與非密封螺紋；機械緊固螺紋與傳動螺紋；對稱牙型螺紋與非對稱牙型螺紋等。

若按螺紋的用途可將其分為緊固螺紋、傳動螺紋和緊密螺紋 三類。

緊固螺紋

用于緊固或連接零件，如公制普通螺紋等。這是使用最廣的一種螺紋結合。對這種螺紋結合的主要要求是可旋合性和連接的可靠性。

傳動螺紋

用于傳遞動力或精確的位移，如梯形螺紋、絲桿等。對這種螺紋結合的主要要求是傳遞動力的可靠性，或傳動比的穩定性（或精確性）。這種螺紋結合要求有一定的保證間隙，以便傳動及儲存潤滑油。

緊密螺紋

用于密封的螺紋結合，對這種螺紋結合的主要方式是結合緊密，不漏水、漏氣和漏油。

除上述三類螺栓外，還有一些專門用途的螺紋，如石油螺紋、氣瓶螺紋、燈泡螺紋、光學細牙螺紋等。

螺紋的檢測

綜合檢驗

尺寸不大的螺紋，一般用量規進行檢驗。檢驗螺紋所用的量規包括頂徑檢驗量規和中徑檢驗量規。中徑量規是綜合量規，及通規和止規。

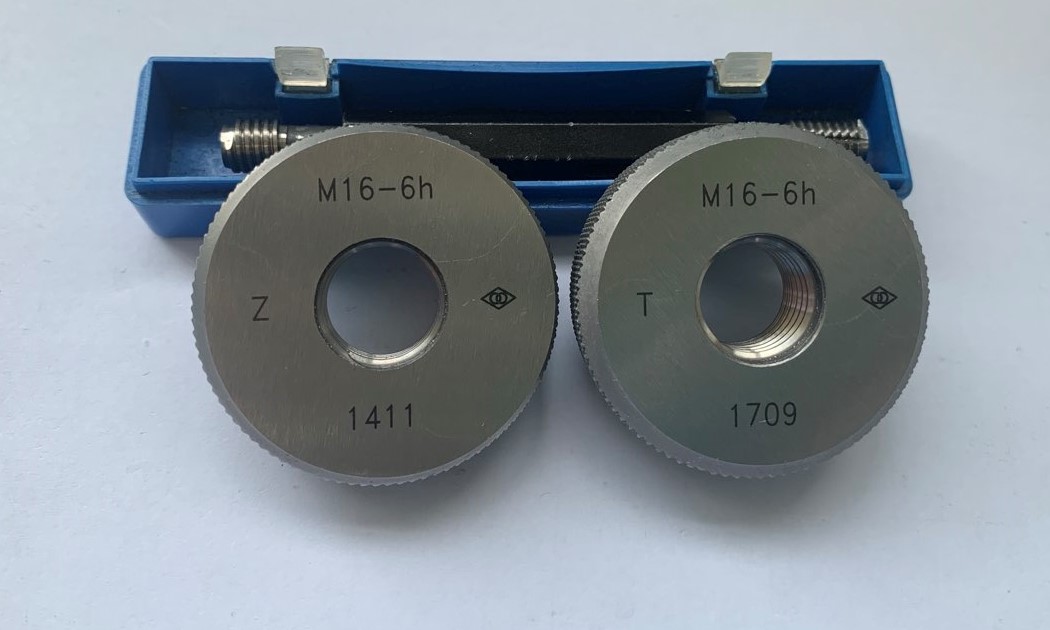

通端螺紋環規是檢驗除頂徑外的被檢外螺紋的所有輪廓，即被檢外螺紋輪廓上的各點均不應超過外螺紋的最大實體牙型。

止端螺紋環規主要用于檢驗外螺紋的實際中徑，為了防止牙型半角誤差和螺距誤差對檢驗結果的影響，止端螺紋環規應采用截?cái)嘌佬?，且螺紋圈數也減少。

通端螺紋塞規是檢驗除頂徑外的被檢內螺紋的所有輪廓，即被檢內螺紋輪廓上的各點均不應超過該螺紋的最大實體牙型。

止端螺紋塞規主要用于檢驗內螺紋的實際中徑，為了防止牙型半角誤差和螺距累計誤差對檢驗結果的影響，止端螺紋塞規也應采用截?cái)嘌佬?，且螺紋圈數也應減少。

單項檢測

三針量法

三針量法主要用于測量精密螺紋的中徑d₂。它是用三根直徑相等的精密量針?lè)旁诼菁y槽中，用其他儀器量出尺寸M。然后根據被測螺紋的螺距P、牙型半角α/2及量針直徑d₀，按幾何關系推算出計算中徑的公式：

對普通螺紋（α=60°）

d₂=M-3d₀+0.866P

對梯形螺紋（α=30°）

d₂=M-4.8637d₀-1.866P

為使牙型半角誤差對中徑d₂的測量結果沒有影響，則d₀的最佳值應按下式選?。?/span>

對普通螺紋d_0最佳=0.577P

對梯形螺紋d_0最佳=0.518P

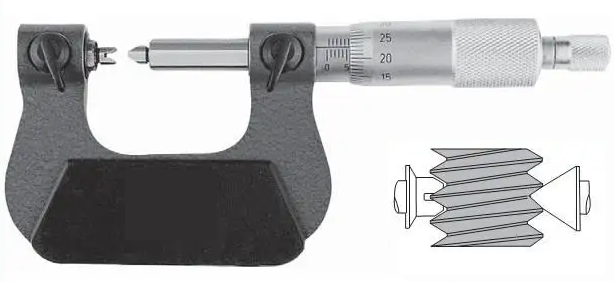

螺紋千分尺

螺紋千分尺屬于專用的螺旋測微量具，螺紋千分尺具有特殊的測量頭，測量頭的形狀做成與螺紋牙型相吻合的形狀，即一個是V型測量頭，與牙型凸起部分相吻合，另一個為圓錐形測量頭，與牙型溝槽相吻合。千分尺有一套可換測量頭，每一組測量頭只能用來測量一定螺距范圍的螺紋。

按螺紋千分尺的技術指標，其最大綜合誤差為±0.028mm，由于其測頭存在一定的角度誤差，工件外螺紋的螺距和牙側角也存在較大誤差，故在用絕對法測量時，其中徑測量誤差為0.1mm。該測量方法不適用于精度要求高的工件。

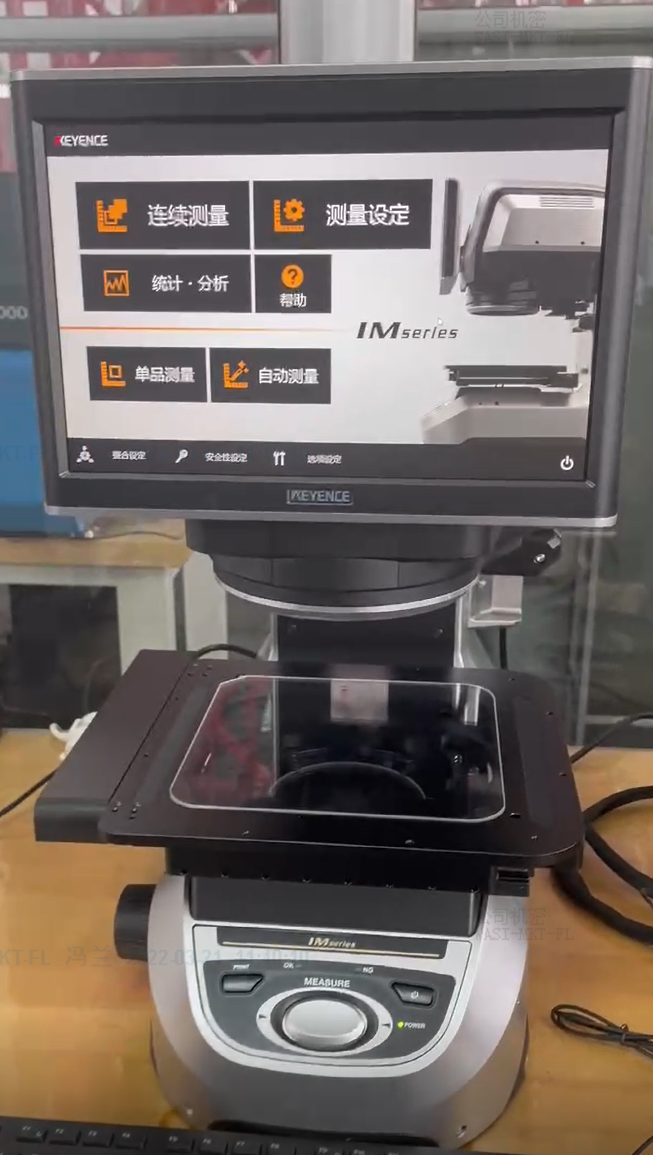

基恩士測量?jī)x

圖像測量?jī)x是一種精密測量?jī)x器，隨著技術的發展，已經成為了精密檢測主要方法之一。圖像測量?jī)x實現了尺寸測量自動化與縮短工時，不僅可以檢測螺紋，還可以檢測產品尺寸（小件、大件乃至立體形式），數秒內測量300個部位，并且一鍵輕松完成操作，使尺寸測量更加快速、正確、簡單。
